山水功放DM-10A旗艦功放不開機維修一例

      這臺功放的故障是不能開機，有時通電后花屏，有時通電后滿屏白色高亮。據用戶反應這臺功放放在家里近一年沒有使用，一直處于待機狀態，因?yàn)樗�的交流開關設在機身背后，操作不方便，甚至有些用戶從來都不知道背后還有個交流開關。這種故障不常見，在維修功放之前我們先來評價一下DM-10A，從維修者的角度客觀的評價，而不是像網絡寫手或者銷售商家那樣神夸海吹。

      多年以來不管是在中國還是全世界的音響行業，AV功放這一領域一直都是日本四大品牌（ONKYO安橋、DENON天龍、YAMAHA雅馬哈、MARANTZ馬蘭士）的天下,美國的大品牌Harman/Kardon哈曼·卡頓近幾年有在中國市場上市幾款A(yù)V功放，雖然外觀很漂亮，但型號僅僅有AVR156, AVR160, AVR165, AVR365幾款，而且檔次都不高，只能算中端產功放。之外就是國產功放，國產品牌中做AV的品牌不少，但是解碼這一塊普遍做不好，只能算作把聲道模擬出來而已，HDMI產品出來這么久，國產品牌還沒有見到帶HDMI解碼的產品上市。然而，如果要說國產AV功放誰做得最好，相比之下那還要數美加集團生產的這批中文機，包括山水、威發、愛浪、麗尊等，雖然我們行內人都知道，他旗下的幾個品牌大多是假洋鬼子，往往被銷售商當成洋貨高價銷售，但是這些機器的設計還是值得肯定的。首先日本機器的英文操作菜單中國人很難搞得懂，有些用戶用了很多年都不知道怎么設置，因?yàn)轱@示的都是專業術語的縮寫。而中文功放一是菜單用戶看得懂，二是設置簡單，包括信號識別，環繞調節都幾乎是一鍵完成。不足的是信號處理電路跟不時代。

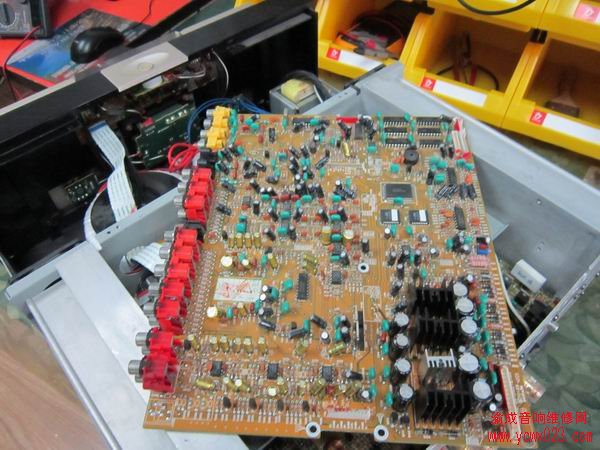

      山水DM-10A ,DM-20A這兩款功放從外觀上持十分霸氣，全鋁合金機身，配上厚厚的亞克力面板，可以說比安橋TX-DS989、天龍AVR-4306這些旗艦級功放看起來更上檔次，開機后功放會自動識別信號源，顯示音頻畫面有多做樣式可選擇，操作面板上只有兩個旋鈕即可完成全部功能設置，這一點特別值得日本品牌學習，不像雅馬哈那些功放動則幾十個按鍵，中國用戶很難搞清楚，甚至不敢隨便按，設置調亂了就調不回來。打開機殼后看到一張主板，不過還是使用了三菱M系列的單片機芯片，布局明顯有異于日本功放，很像是HIFI產品那種對稱擺放，后級功率很足，推動一般的三分頻落地箱完全沒有問題。總的來講，如果不考慮HDMI解碼，還兩款機器還是很值得購買的，售價在八千到九千上下。

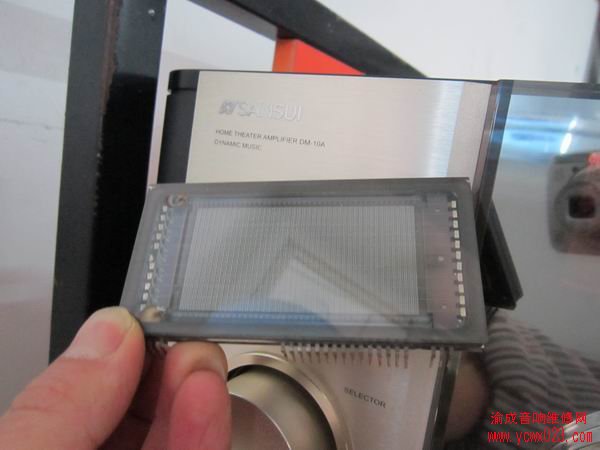

       功放維修過程：打開背后的電源開關后顯示屏大多會直接全部高亮，有時局部高亮，過兩三秒就能明顯的看到燈絲發紅，感覺像是VFD顯示屏內部短路一樣，但是多年的維修過程中從來沒有遇到過這樣的故障，只能是懷疑CPU電路工作異常所致。測量待機電源和整流電壓，正負12伏，兩個正5伏，正3.3伏，正2.5伏全部都正常，CPU晶體振蕩正常，復位信號5伏，都沒有異常。后來經過電壓測量，和驅動電路的全部檢查，都沒有發現問題，只好從一臺新機器上拆來顯示屏試一下，果然不出所料是顯示屏壞了，更換后開機正常了，但是沒有聲音輸出。測量JB19的各腳電壓，MUTE2為靜音腳本應該是負壓，測得正18伏電壓，說明是靜音了，根據電路圖查找得知，MUTE2的控制來自于電壓檢測電路，具體工作流程如下：

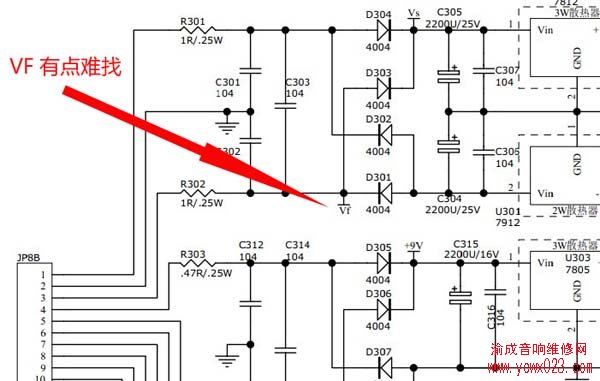

      VF取樣點是從待機變壓器輸出的整流線路上取一個交流電壓，經D328整流和R349限流后，得到約7伏的直流電壓，送給Q314,Q313,Q312共同組成的檢查電路，從Q312的集電極輸出負12伏電壓。然而實際測量時發現該電壓卻為正18伏，所以后一部分電壓會靜音。分析電路圖后知道，要么是這幾只國產三極管壞了，要么是VF取樣信號沒有正常，后仔細一一檢查后發現R349開路，這顆4.7K的小電阻隱蔽在插頭下面而且打了膠，非常不容易發現。
