音響維修中如何檢測變壓器故障

雖然開關電源技術已經非常成熟，在大部分電器中都取代了傳統變壓器，成為交流轉換直流的電源供應者，但是，在音響電器中，特別是功放和CD機這種需要充足穩定的電流，幾乎全部都是使用互耦變壓器，而變壓器往往又是比較高發故障的器件，下面就結合實際維修經驗來淺析一下變壓器故障的相關檢測、判斷方法。

我們都知道，像安橋、雅馬哈這些主流的AV功放，電源部分都是一大一小兩個變壓器，大的主變壓器是在開機電路工作后才通電的，而這個變壓器功率比較大，所以初級電阻是很小的，通常只有幾歐，然而這個問題經常困擾著初學者，我就遇到過幾例主變壓器被拆解的轉修機，都不是變壓器故障，可見判斷變壓器好壞也不是一件太簡單的事情。

常見的互耦變壓器分為初級和次級，降壓型變壓器的初級阻值通常要比次級大，但是比如一只500瓦的變頻器，初級電阻可能只有5歐上下，如果它的輸出是幾十伏或者上百伏的話，次級繞組的電阻在測量時可能比初級還要大，所以不能簡單的測量靜態電阻就判斷它的好壞。

對于一臺功放來講，維修的時候要判斷電源部分的好壞，第一步應該是測量整流后的直流電壓，當然，如果不是發現直流電壓不對，我們維修時也不至于莫名的懷疑變壓器有問題。那么如果直流電壓不對，第二步是測量整流部分有沒有短路、開路等故障，第三步都是測量變壓器的交流輸出。變壓器損壞通常伴隨幾大特征：燒保險，發熱，冒煙，表面燒黑。如果這些特征都沒有，還有一方便的檢測方法，就是在初級串一只白熾燈泡，次級空載后通電，燈泡應該亮一秒就滅，輸出電壓能測量。

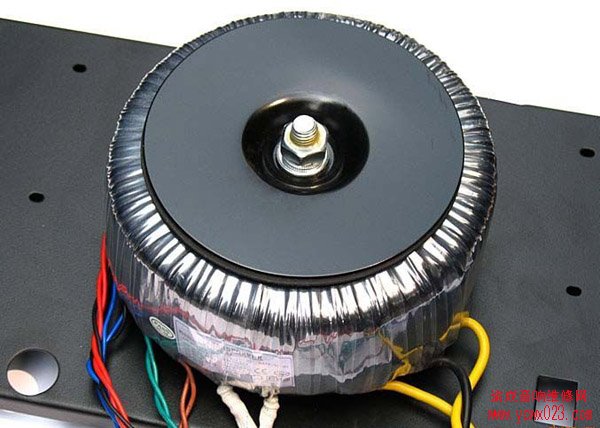

常見的變壓器從結構上分為E形，U形，環形三種，前兩種初級和次級多是絕緣的，環形變壓器有很多是自耦，所以測量時要注意，初級和次級本來是有共用的線頭。一只質量上乘的變壓器必然做工精細，用料結實，有防護外殼，有正規商標和電壓參數。變壓器的初級繞組最外層往往還有溫度保險。自制繞組修復變壓器時應注意線徑、絕緣、等事項。更換變壓器應嚴格還原相當規格參數，并做相應的數據測量，通電老化試機。有相當部分的進口功放和CD機使用了全密封式澆注變壓器，不容易拆裝，更不容易買到原裝品用來替換，所以正確的判斷就顯得非常重要。
