馬蘭士SR5200功放維修：左右主聲道無聲音

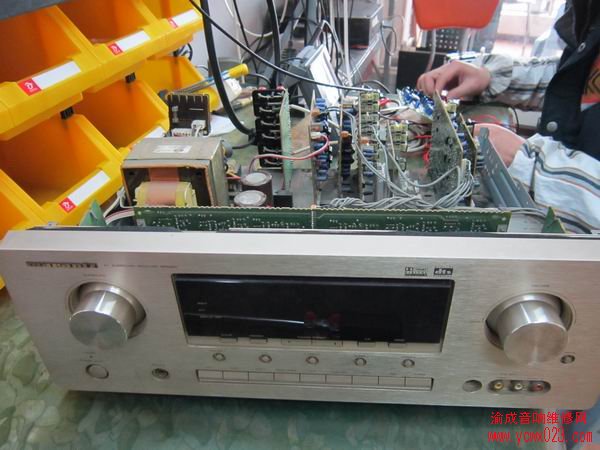

說實話，馬蘭士的AV功放還真的修得不多，因為這塊市場上馬蘭士的產品本來就賣得少，HIFI功放多一點。這臺SR5200已經是很老的款了，少說也有十年，還好質量不錯，所以用戶舍不得丟，還是愿意修好了用。故障現象是：左右主聲道不響，中置環繞響，這個故障是在使用的過程中出現的，在AV功放維修中還極少遇到這種故障，維修也費了一些周折，下面就來分析一下維修過程。

首先從理論上來分析一下這種故障會產生的原因都有哪些。比如輸出繼電器不動作、分體式音量電位器損壞、平衡電位器損壞、后級放大電路損壞等原因可能引起R/L兩個主聲道同時不響，然而仔細觀察這臺功放的內部結構后這些原因都被排除了，輸出電路沒有設計繼電器，音量控制是數字式的，也沒有平衡電位器，后級放大電路經過測量證明是好的。測量解碼板輸出的信號線，唯有R/L這兩個聲道沒有信號，說明故障在解碼板之前。

早期的AV功放都使用了較為簡單的解碼板，上面零件不是特別密集，解碼板有光纖和同軸輸入各兩組，模擬輸出一組，標作AR/AL,中置、環繞、后置、重低音都有聲音，說明信號切換、數字解碼、DSP等電路都正常，那么問題到底出在哪里呢，實在讓人費解。經過一翻梳理，確認解碼板上的輸出插頭上標識為R/L的兩條信號線就是送往后級放大的主聲道音頻線，由這兩根線往回理，線路非常清楚，因為這條線路上的電容和電感都標識了各自所屬的聲道，詳情見圖片。

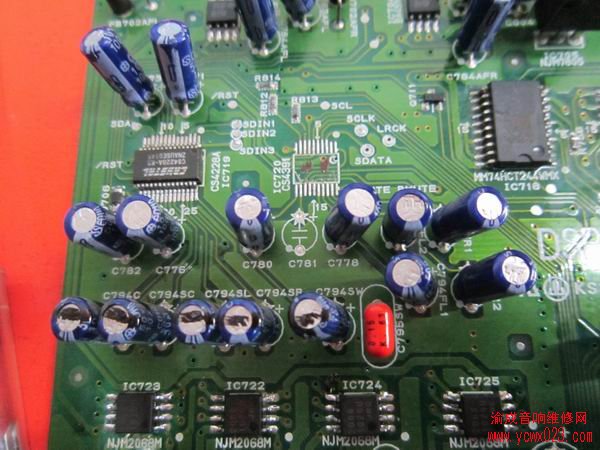

當線路清理到了DAC芯片的時候還是沒有沒到模擬信號，測試DAC輸入的數據信號正常，此時已然明了，原來此機加上重低音共七個聲道，設計者用了兩只DAC芯片來完成，也許是因為當時的技術條件下沒有七聲道的DAC芯片。其中IC719型號為CS4228A為五聲道帶音量控制的DAC數模轉換芯片，負責C/SC/SR/SL/SW五個聲道的模擬輸出和音量控制，這一點如果經過仔細觀察，會發現芯片旁邊的一排電容的標識為C794C,C794CS,C794SR,C794SL, C794SW等，這就是各個聲道信號位置的標記。主聲道R和L則由IC720型號為CS4391(與CS4392相同)芯片完成，它與IC719作用一樣，不同的是只負責兩個主聲道，測量4392的供電、時鐘、數據、復位都正常后，直接更換，試機主聲道聲音恢復正常。由此總結，解碼板損壞不可怕，沒有資料圖紙也不可怕，只要弄清楚了電路的工作原理和信號的來龍去脈，相信就很快能找到故障發生的部位。

值得注意的是，解碼板上豐富齊全的元件標識，包括時鐘、數據、數字模擬信號輸入輸出點都有測量點標識，這對維修起了很大的幫助作用，這一點非常值得贊賞，這也正好說明維修是一項需要細心的工作，認真觀察和客觀分析往往會對故障的排查起到至關重要的作用。
