想做臺300B單端功放的念頭由來已久——300B的名氣大，在膽圈中可謂是家喻戶曉。擁有一臺自己DIY的300B膽機應該是大多數燒友的心愿吧！

然而，針對300B的聲音特點，圈內也是有褒有貶，到底300B的聲音為哪般？愈發勾起我親手做臺來聽聽的欲望了！

一、電路結構及設計思路

DIYer制作一套膽機并非難事，但要做一套有鮮明特色、極具個性的膽機也絕非易事。

所以，在動手制作之前，查閱了很多網友的300B制作資料是很有必要的！取眾家之長嘛！其實，說起來300B的線路結構已相當成熟，并沒有什么可以設計的地方，那隨便選擇一張圖照葫蘆畫瓢？

我想，還是用直熱膽推更能彰顯其聲音特色吧！

既然選定全部用直熱膽推300B后，可選用的管子范圍就很窄了......而制作無需選用低μ和低內阻的膽，可選的范圍就更小了......大部分進口的直熱膽已是天價，如是，我只能選用一些低價的進口膽和國產膽。負反饋線路

電路結構采用最常用的2級共陰推300B，共陰特點已有很多介紹了，這里就不多說了。電壓放大采用3A5，這只管子目前是進口膽中價格可能最低了，它的內阻、放大倍數及線性都滿足要求，在膽友中的口碑也不錯，稍有不足之處就是它的麥克效應比較重——這可已在制作中通過一定的措施克服。

推動級采用國產的4P1S三極管接法，4P1S是一只小功率5級直熱管，耗散功率7.5W左右，不過，它的三極管接法線性極佳，聲音的透明度很高且非常好聽（以前用它做過小功放，對它的聲音有深刻的印象）。

陰極組件部分

要想推好300B這只膽，尤其要強調低頻控制力，如果只有電壓幅度，沒有功率是很難滿足要求的！

所以，我始終認為推動部分用小功率管作電壓放大最合適！當然，用牛推會更好些，不過，就現在要買到一只高性能的推動牛難度實在太大，用6P3P、EL34等大功率膽推也會產生不錯的效果，但總有些喧賓奪主的感覺。

至此，電路的構架已非常清晰了：3A5＋4P1S＋300B，共陰無負反饋：

電壓放大級設計放大倍數約12倍，推動級設計放大倍數約8倍，2級總增益100倍左右。

因?yàn)槟壳拔抑挥蠧D機一種音源，輸入靈敏度設計為0.7V，當輸入電壓為1V時，300B推動電壓為100V左右，所以暫不考慮音源選擇，僅預留端子。

大凡做過直熱管的膽友都會有這種體會：一個噪音（交流聲）、一個麥克效應都難以控制！

要控制直熱管的交流聲，除了合理的布線、合理的接地點外，更重要的是燈絲的供電。為了更好的控制這套全直熱膽機的殘留噪音，電壓和推動級的燈絲供電我采用了直流供電，功率級燈絲供電采用交流和直流可選擇切換供電方式。

為此，我設計了6個獨立直流的燈絲電源。燈絲直流電源采用了高效率的開關穩壓電源。對開關穩壓電源很多膽友都不太熟悉，認為干擾大有排斥的心理。其實，經過實踐證明，開關電源用于燈絲是有非常好的效果的！

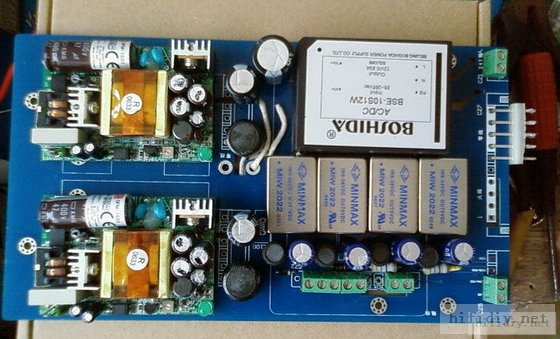

燈絲模塊部分

開關電源目前多用于自動控制、通訊設備、計算機等數字電路，這些設備對電源的殘余波紋要求并不太高，只要達到不干擾正常工作的要求就可以了，因此，開關電源在設計制造過程中并沒有對殘余波紋做更多的處理。

而處理高頻的尖峰脈沖干擾其實不難，只是生產廠家不需要，也沒必要處理罷了，不過，我們直接拿來用于HIFI肯定不行，需要增加額外的濾波電路。

二、關于工作點選取

3A5的工作點取根據手冊推薦：屏壓80－90V、屏阻33K、柵負壓－2.5V、電流2.5mA。300B工作點也選廠家推薦值：屏壓350V、柵負壓－74V，負載阻抗3.5K。

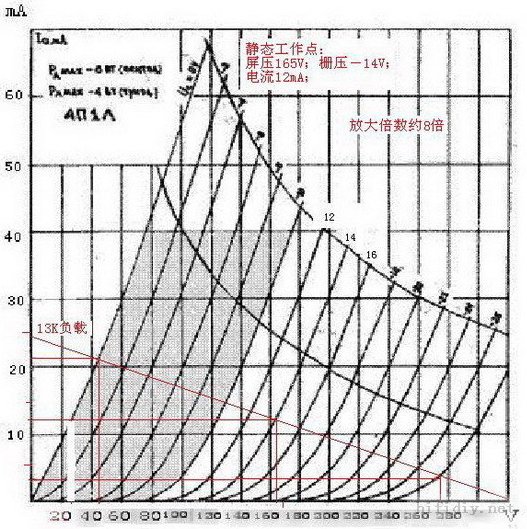

4P1S廠家和手冊沒有給出三極管接法推薦值，設計工作點見圖：

三、整機制作

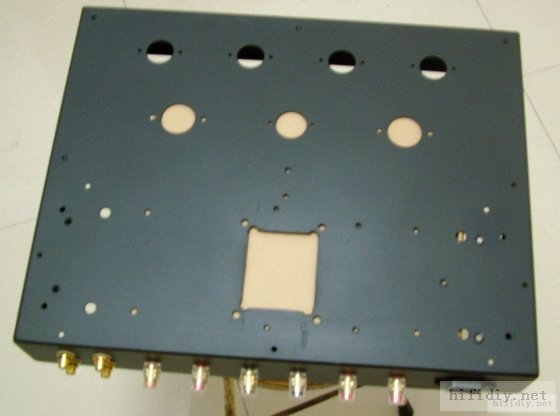

1、機殼制作

這次機殼是自己設計，請廠家加工的。殼體材料選擇鐵板而非鋁、銅，當然是圍了省錢......其實，用鐵制機殼還有兩個好處：

一是電磁的屏蔽效果好。這點有很多人都不理解，對于屏蔽高頻500KHz以上頻率的電磁干擾，銅的屏蔽是最佳的，鋁其次鐵最差，但在事實上，屏蔽低頻電磁的干擾，鐵的效果是最好的，因?yàn)樵阼F磁材料中，低頻電磁場衰減比銅、鋁中大得多。其中詳細原因這里就不多介紹了，有興趣的可以查閱一些電磁屏蔽的資料。

其二是重量重，這點也有很多人不理解了，為什么機器要那么重？——其實，這就是做直熱膽有別于旁熱膽的地方。這樣，可以克服直熱膽的麥克效應，底盤越重、越穩，就越能有效克服直熱膽的麥克效應。

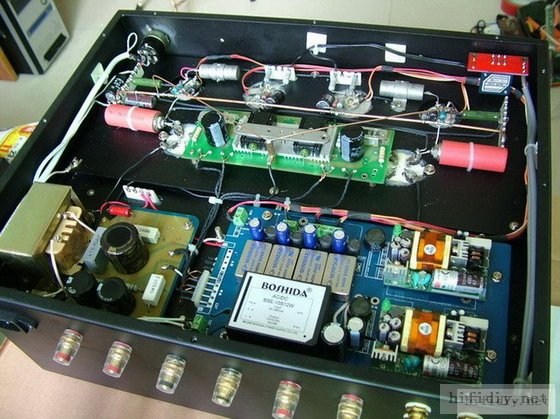

在殼體內部采用襯板安裝方式，將大部分器件固定安裝在襯板上，第一級的電壓放大管也安裝在襯板上，再次與震動源電源牛隔離，進一步減少麥克效應。

燈絲電源、濾波和功率陰極部分采用模塊化制做，這僅僅是為了制做上的方便，也可以有效利用空間、使整機內部布局顯的比較整潔。其它部分制做、焊接同普通膽機一樣，沒有特別之處。

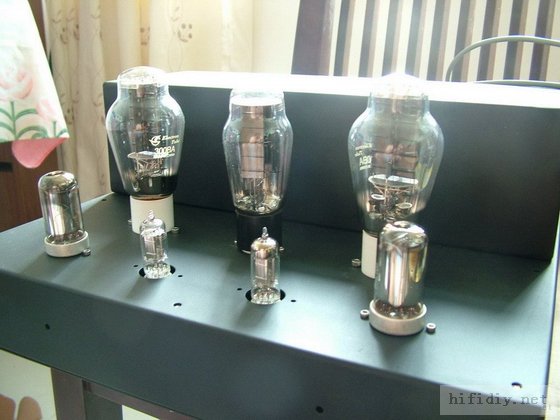

四、調試試聽

主要的制作都已完成，現在就進入調試、試聽階段了。

先不接＋B電壓，只接燈絲電源，點亮所有膽，確認燈絲點亮正常后，再接入＋B電壓，觀察有無異常情況。在測量各級工作點基本與設計值比較接近后，這才放心空載，（不接入信號）。煲機大約1個小時，其中，多次測量各級工作點，繼續觀察是否有異常，直到確認沒有大的問題才接入CD機試聽。

一聽不要緊，300B的聲音果然名不虛傳！聲音在我聽過的膽機中的是最好的：高頻延伸好，弦樂表現華麗，輕靈纖細，低音也絕不象一些膽友說的那樣差，無論是低音的量感還是通透性都相當不錯。給我印象最深刻的還是空氣感強特別強烈，聲音晶瑩剔透、一塵不染！五、后記

任何一部制作都不會完美無缺的。

按照我調試的習慣，當我接入推動級電壓后，測各點電壓都很正常，與設計電壓基本一致。可是通電大約十幾分鐘后突然左聲道1只4P1S出現屏紅，迅速關機仔細檢查測量所有元件都正常，再次開機屏紅在十幾分鐘后再次出現。確認不是偶然出現，肯定有問題：更換左右聲道燈絲電源后，基本確認左聲道燈絲電源問題，更換DC/DC隔離電源和降壓二極管后一切正常。

一個偶然的動作讓我找到的3A5交流聲來源：5Z3P整流管的陽極輻射。當我無意中，把手靠近3A5，1個聲道的交流聲明顯地小了，隨后，我用手半握拳將3A5罩住，交流聲立即聽不到了，看來，膽友們所說的3A5極容易感應躁聲一點不假。

問題雖然找到的，但這被3A5感應到的干擾源到底來自哪里？我繼續試驗，發現干擾源來自5Z3P整流膽。現在，電源部分已更改為石整流＋濾波膽緩沖，噪音基本控制在8MV左右，需要把耳朵貼在喇叭上才能聽見。
