DIY：Naim Nait 2合并機

DIY：Naim Nait 2合并機

Naim Nait 2是一部相當小的合并機，線路很簡單，調試也非常簡單。所以，做此機的朋友只要保證元件質量合格、量值正確、焊接可靠，一般都可以正常出聲的。要注意的有幾點：

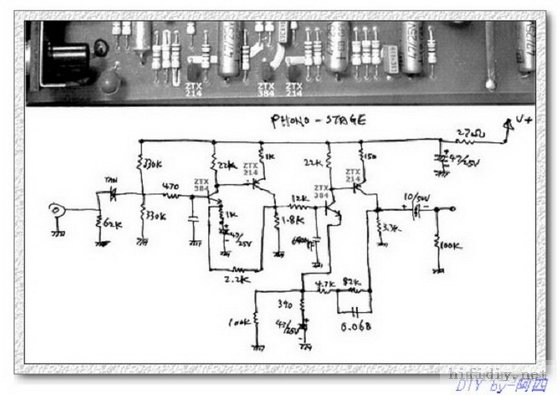

1、我用的圖紙和PCB板有兩處出入，第一是恒流管射極電阻，圖紙56歐，PCB板560歐（560歐是對的）；第二處是反饋回路的電阻，圖紙220歐，PCB板22K（220歐是對的）。

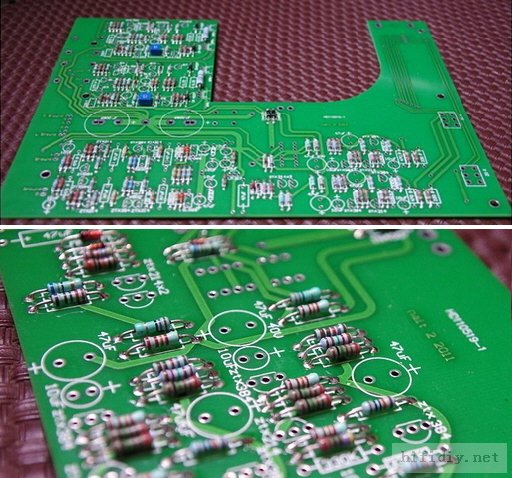

2、PCB板功率管安裝位置處，三個管腳之間銅箔靠的非常近，焊接的時候要注意，焊點不要太大，免得碰到一起，之間的松香渣最好清理掉。

3、選管最好按原機的選，特別是前級部分。圖紙上后級部分MPSA06/56，原機是ZTX652/752。

4、買電阻的時候，最好對著板子一顆顆統計好（我就剩了好多電阻）。

差四只BC239C，找不到就用BC550C代，參數基本一致。

5、買機箱時要考慮好面板的厚度，要想好電位器、開關怎么裝。我的面板是8mm厚，所以電位器的螺母是上不了的，全靠焊PCB板固定，開孔就得很準確。

6、變壓器只能裝下10cm的直徑，要注意電壓，看整流后電壓多少，電容耐壓夠不夠。例如：18V AC整流后就是18×1.4=25.2V了。

做完后，這臺機器讓人耳目一新，推克萊有模有樣，特別是低頻收放自如，表現讓人另眼相看�？磥�，老鳥說它是小KELL不是沒有道理的。

此線路比以前做過的140各頻段均衡很多（不知是不是與前級有關）。這次做這臺機子備料、制作都比較拖拉，所以跑淘街的次數也比較多，所幸的是原件都比較好找。認真分析、構思、制作，一部作品就此誕生！

電阻是飛利浦的，部分是六色環的；鉭電容是進口的；47u/40v飛利浦的也買了，但最后還是喜歡ROE的。如果用飛利浦的，要100V47U的才更合適。

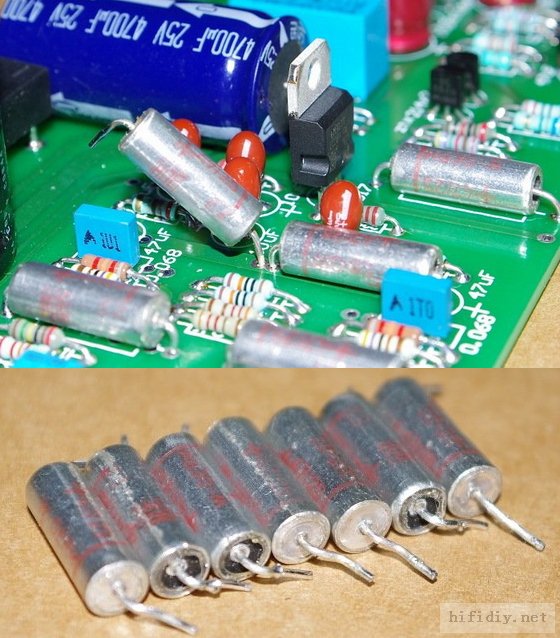

這幾只軸向47U，沒找到原機那種的，用來銀色這種，不過都是ROE的一個系列的（EB）。源自西德---W-GERM。

翻了元件店老板的倉底，找到了BC239C，看封裝做工像是早期日立的管，就用它了！測了一下四只hFE都在460左右，很接近。

另外，找到四只窖藏30年得BD711，意大利出品，那純銅引腳相當柔軟！這種低電壓大電流的管應該更適合做功率放大。

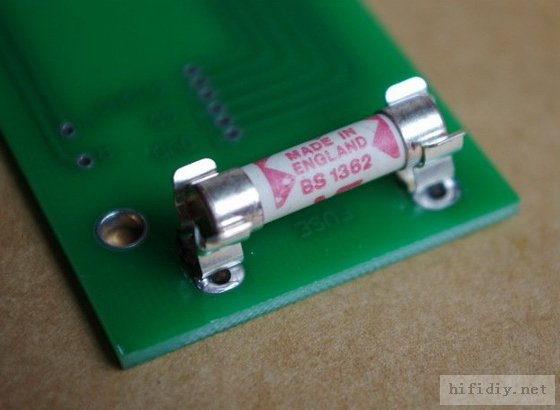

英國的保險絲

沒有了ROE的膠木電容，不知聲音會不會打折呢？

這里用高見澤的繼電器：

加工了一塊均熱版放大管，很快就可以試機了。

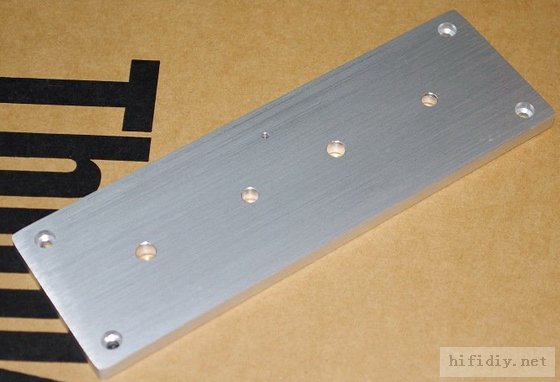

面板比較難處理，面板太厚沒有做沉孔，電位器、選擇開關、電源開關都不好安裝。忙了一個晚上，終于把面板做好了。因為要配合焊在板上的電位器，開孔位置得相當精確！

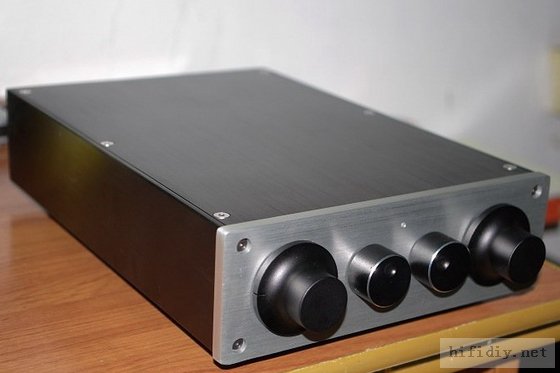

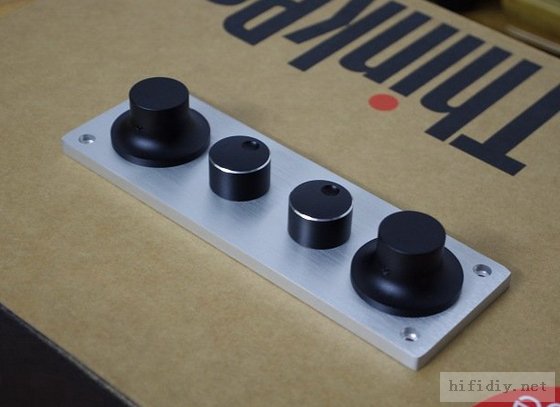

做好的面板

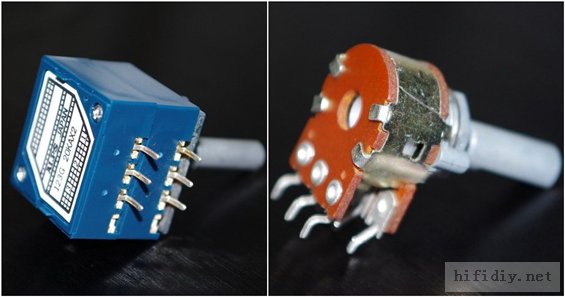

左：音量選用ALPS 27型的雙聯20KA電位器。右：平衡選用ALPS 16型平衡專用的雙聯10KB電位器，中間有定位的。

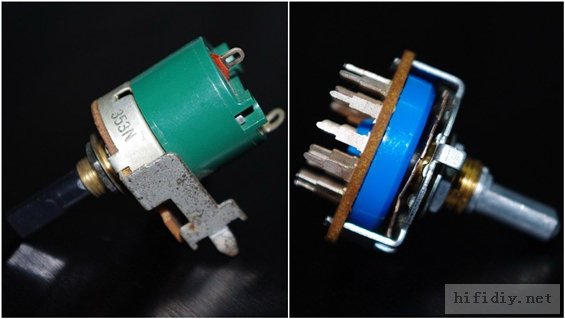

左：電源開關選用ALPS TV-5型旋轉式的。右：選擇開關也是ALPS的四刀三檔，遺憾的是它的柄太短了，很難上旋鈕，估計會被換掉。

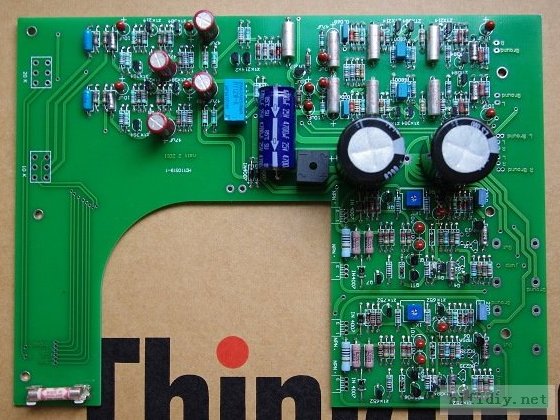

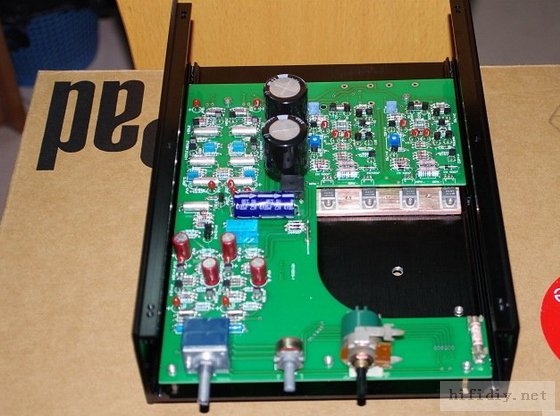

把大管、電位器裝好，準備試機：

將偏置可調電阻調到中間偏右，上電，靜觀，貌似無問題，于是測后級電壓、中點、靜態，一切正常。再把偏置可調電阻往左調，監測0.22歐電阻上的壓降，到5mV停，靜態電流I=5mV/0.22Ω=22.7mA。這里強調一下，我為了美觀裝的是單圈偏置可調電阻，其實裝多圈的更容易控制電流。

牛牛

在測前級電壓，發現只有2.7V，檢測查得LM317無輸出，判定已壞。以為買到山寨品了，未多大注意。

換上一個大的LM317，上電，悲劇了，唱放一個聲道的限流27歐電阻冒起一縷裊裊青煙。

趕快停電，檢測，測得那個聲道正電源對地短路。對照電路，確定退偶電容器擊穿短路！把25V/47U退偶電容器焊開一個腳，測量果然為0。二話不說，馬上把7個ROE電容換成飛利浦的47U。

傳說中的ROE銀子彈，原來也只是徒有其名！

完工的背板：

在測前級電壓，發現只有2.7V，檢測查得LM317無輸出，判定已壞。以為買到山寨品了，未多大注意。

換上一個大的LM317，上電，悲劇了，唱放一個聲道的限流27歐電阻冒起一縷裊裊青煙。

趕快停電，檢測，測得那個聲道正電源對地短路。對照電路，確定退偶電容器擊穿短路！把25V/47U退偶電容器焊開一個腳，測量果然為0。二話不說，馬上把7個ROE電容換成飛利浦的47U。

傳說中的ROE銀子彈，原來也只是徒有其名！

完工的背板：

在測前級電壓，發現只有2.7V，檢測查得LM317無輸出，判定已壞。以為買到山寨品了，未多大注意。

換上一個大的LM317，上電，悲劇了，唱放一個聲道的限流27歐電阻冒起一縷裊裊青煙。

趕快停電，檢測，測得那個聲道正電源對地短路。對照電路，確定退偶電容器擊穿短路！把25V/47U退偶電容器焊開一個腳，測量果然為0。二話不說，馬上把7個ROE電容換成飛利浦的47U。

傳說中的ROE銀子彈，原來也只是徒有其名！

完工的背板：

經過一點小風波，終于順利出聲了。（聽音評價請參閱上文）測了一下中點電壓，一邊1.5mV，另一邊4.5mV，還算可以。

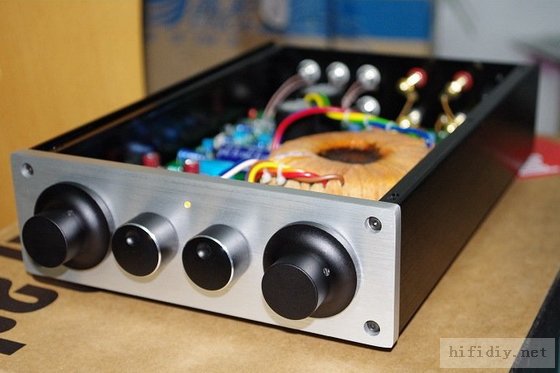

內部圖

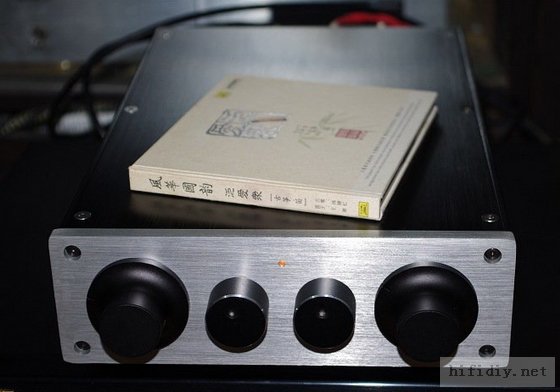

煲機中
