安橋TX-DS575功放維修音箱不響無輸出

時間:2012-09-15 11:28來源:原創 作者:渝成維修 點擊:0
安橋TX-SR500功放開機保護維修,開機后繼電器吸合約一秒鐘就斷開,紅色指示燈不停的閃,重復開機也一樣。渝成音響維修網專業安橋功放,我們有豐富的技術經驗,全部更換原裝配件,檢查不收費,先報價后維修,交通便利,聯系電話:023-65687783。

安橋TX-DS575功放維修音箱不響無輸出

故障現象:

開機按鍵操作和顯示都正常,任何聲道任何解碼狀態下都沒有聲音輸出。觀察到輸出繼電器已經吸合。

 維修方法過程:

測量功放后級工作正常,將輸入插頭斷開,輸入其他音頻信號音箱能出聲音。測量信號處理板上標注的各電壓也正常。示波器量信號,電子切換電路IC301將信號進行相應的切換后送到主控制板上,就是底部平放的那張板,從該板的插口P205A14腳輸出到音量控制板,標為TOLI/TORI。但是插口P205A沒有從音頻輸出接口輸出來。接模擬信號,選擇正常的通道和解碼模式,音量控制集成電路Q3171(M62447SP)輸入端1618腳有信號輸入,輸出端313233343536腳分別為R/L/SR/SL/C/SW在音量控制下也有正常之的音頻輸出,這說明前面的信號切換通道工作均正常。這五路信號分別送到Q3180/Q3181/Q3281等運放進行放大,送往后級放大板。但是此處有三極管Q3183Q3283是作為靜音控制管,測量它們的基極有3.5伏電壓,管子工作在開關狀態,已經將這兩路信號對地,即靜音了,將其基極對地后聲音馬上出現。說明該機是因為靜音才沒有聲音的,這個信號從P205ATMUT腳來,跟蹤到了前面板的AMUT腳,那么沒有操作到靜音鍵怎么會靜音呢?這在安橋功放維修中是比較罕見的現象。

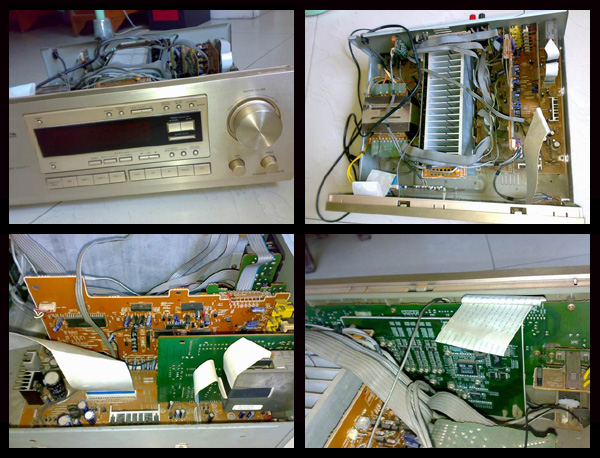

觀察發現這款安橋是最早設計的一款帶DTS解碼的機器,在555的布局上加了一塊解碼板,裝在前面板上,顯然這不是最初的設計。決定將解碼板拆下來看看。拆下后無意中發現,前面板上有少量腐蝕痕跡,放大鏡下觀察線路已經有腐爛的地方,處理后試機靜音控制信號消失了聲音恢復正常。
