渝成音響5月功放等器材維修案例匯總

        IPOD hifi蘋果一體音箱不通電維修一例

其實各大音響品牌針對蘋果產品生產的專用音箱并不少，像JBL水晶音箱、JBL無所不能、BOSE SoundDock，但是這款IPOD hifi是蘋果官方出的產品，且不管音質如何，相信對于消費者來講，官方的產品肯定有心理優勢。不過說實話，這款機器的做工和質量的確是一般國產機器比不了的，這里有品牌的價值力量，也有對質量追求的態度，一個品牌的強大才有產品的強大，這一點我們廣大的國產音響廠家值得深思。

我們都知道要維修蘋果的產品是非常難的，第一個問題就是如果把它拆開，蘋果的任何產品你是很難從外觀上找到一顆螺絲的，拆開之后面臨的往往是密集的電路和無資料的困惑，還好這款機器只是音響，里面空間大，所以它的電路板不像手機和平板電腦那么精細，這臺機器的電路安裝在一個鐵盒子里，打開后分兩層，一層是開關電源，別一層是功率放大器，電路獨立，有連線插頭，接入交流電后測量沒有直流輸出，顯示故障在開關電源上，開關電源的維修對于專業維修人員來說應該是必修功課了，就不再多說。要注意的一點是，這款機器有一只低音喇叭和兩只全頻喇叭，用電池供電的時候低音喇叭是不會響的，因?yàn)殡姵毓╇姷碾娏饔邢蓿�這是設計時考慮到的。

電子管功放維修一例：維修WE T-50膽機一臺，故障現象是聲音非常小，開到最大音量?jī)H能聽到有聲音而已。

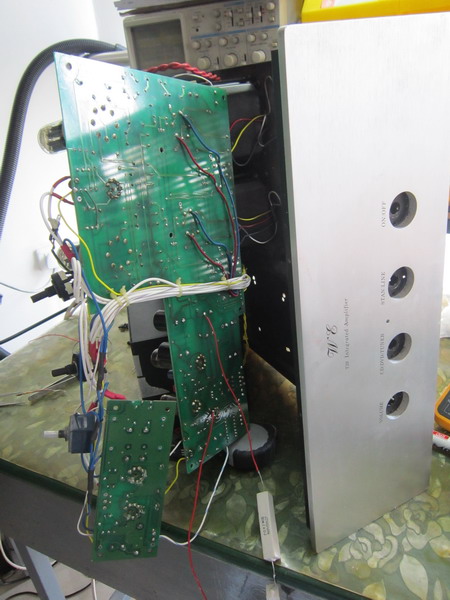

這臺膽機好像是香港科寶電子做的，機身上除了WE和型號外，沒有其他品牌LOGO和產地說明。機身非常厚重，足足有五十公斤，一個人要抱上維修桌都很吃力，更可誤碼的是，它的機身是一體成型式，即前、底、后三個方向?yàn)橐惑w折彎成型，更惱火的是一大張電路板和三個變壓器將整個機器底部占滿了，連線全是單芯銅線，這給維修帶來了不小的麻煩，要想把電路板翻過來檢查都不知道從何下手，沒有電路圖，老式的電路結構不是很了解，多重困難擺在面前。但是，這些因素都不應該難住一個經驗豐富的音響維修師傅，觀察發現硬線也有它的好處，將面板所有電位器和轉換開關拆了，硬線剛好可以將它們支撐，將功放豎放后電路板可以側移到機體外，便可以順利的檢查電路了，具體方法如下圖：

經過一系列的檢查，測量發現后級四只膽管的320伏高壓沒有，前級四只膽管都能測到這個電壓，看來聲音小的原因是后級沒有起到放大作用。追蹤線路后找到這個電壓是由一顆充電電阻為電容充電后得到的，充電電阻已經開路，更換一只進口線繞電阻，以免再次燒壞，然后試機，聲音恢復正常。

松下HC55蘋果音箱維修一例：這臺機器的故障是通電時把110的電源插錯了，插到220伏的電源上了，結果一股清煙，開不了機了。

最近遇到很多這種事，維修BOSE博士C3就有兩例這種插錯電源的情況，要是C5可能燒得更麻煩，C3沒有解碼電路，怎么燒都還能修好，要改成220伏的電源變壓器也很容易安裝。不過這臺松下蘋果音響可不好改了，只好將電源修好。拆開后發現用的是開關電源，電源的初級包括功率管、大電容等元件都已經燒壞，將電源修復測試后試機，還好解碼和其他相關電路都沒有損壞，這種情況我們已經遇到好多次了。因?yàn)檫@個機器設計很緊湊，沒有安裝變壓器的位置，要換成其他的開關電源也沒有足夠的空間，如果要改裝成220的電源供電，那估計只有等有空的時候再研究研究了。到時候如果有可能的話我會將結果發布在渝成音響維修網上和淘寶網的維修店鋪里。

LUXMAN力士功放A-312不響維修一例：故障現象為開機后沒有聲音。

這臺力士A312本來是早期的hifi音樂功放，只是時間有點久了。用戶是將它用來連接電腦時發現無法正常使用，我們檢查時發現CD輸入信號無效，信號都進不了前級電路，將電路板拆開后才發現輸入端的接地銅皮都炸斷了，看來輸入信號應該是帶電了，將線路修復后接入信號，能測試到進入了音量電位器，測量后級放大部分供電正常，主要元件無異常，接上喇叭測試后發現音響電位器、平衡電位器、輸出繼電器均有不良，看來是閑置得太久了。將這些元件更換后試機沒有任何問題。

英國Soundcraft聲藝SPIRIT4 12路調音臺維修一例：故障現象為各調節旋鈕不良，輸入有電流聲。

聲藝作為調音臺這個行業中的第一品牌，其產品質量非常過硬，一般有故障的調音臺要么是用了很多年了，要么都跟使用、環境、操作等因素有關。由于調音臺的結構復雜性，維修時需要專業的音響維修從業人員來完成，更換的元件也必須是原裝配件。

英國Soundcraft聲藝SPIRIT4 12路調音臺維修一例：故障現象為各調節旋鈕不良，輸入有電流聲。

DENON天龍功放AVR-3802開機保護維修一例：故障現象為開機繼電器吸合一秒鐘即跳開，只能聽見響一聲，連屏幕都沒能點亮就關機了。

我們經過天龍功放的維修經驗中總結出一些規律，如果開機時電源繼電器吸合后很快跳開，連屏幕都亮不了，那說明故障一般在待機電路部分。如果開機后屏幕亮了幾秒后，輸出繼電器吸合之前關機，那說明是電路檢測到后級電路異常而保護性關機。所以根據以上現象，這臺功放的維修要從待機電路著手，維修任何電路的首要原則都是從電壓、電流、電阻環節入手，結果很快發現，副變壓器輸出的電壓經整流后得到12伏電壓，經三端穩壓集成電路7805變壓后輸出的5伏電壓送往相關電路時變成了3.6伏，用自備替代電源供電時5伏電壓也會下降，說明故障部位在負載電路，往后測量時找到一只濾波電容漏液，將周圍的PCB都腐蝕了一片，處理后開機正常。

DENON天龍功放AVR-3802開機保護維修一例

安橋TX-SR608次時代HDMI功放無聲音維修一例：故障現象為開機顯示正常，操作正常，但是不管哪種輸入方式下均沒有聲音。

這種問題是近幾年來次時代功放遇到較多的故障，大部分原因是因?yàn)?/span>HDMI接線熱拔引起的，也就是通電拔插，有很多用戶并不知道這種功放如果熱拔會帶來非常高的故障率，也有很多人在偶爾熱拔成功后并不想念熱拔會損壞功放。接入模擬信號檢查時發現解碼板上的HDMI輸出芯片SIL9389ACTU溫度很高，DSP芯片數據線很弱，將SIL9389ACTU的供電和保護電路斷開后測試模擬信號，聲音恢復正常。更換HDMI部分電路中的相關壞元件后機器恢復正常。

安橋TX-SR608次時代HDMI功放無聲音維修一例：故障現象為開機顯示正常，操作正常，但是不管哪種輸入方式下均沒有聲音。
