BOSE 博士多媒體音箱維修分析

      之前我們網站寫了一篇名為，《介紹一套Bose MusicMonitor多媒體音箱》的文章，主要介紹了這款機器的性能和價格，這里再簡要分析一下這款機器的維修實例。

      BOSE MusicMonitor為全鋁合金打造，打破了傳統高端音響木質結構的傳統。通體皆為鋁合金原金屬色，且箱體造型較為獨特，沒用采用普通音響發聲單元與水平面垂直的設計，而是與水平面成七八十度夾角的設計。做工無需多言，BOSE的金字招牌就是保證，非常適合對于音質、外觀都有著極高要求，享受品質生活以及預算充足的用戶購買。

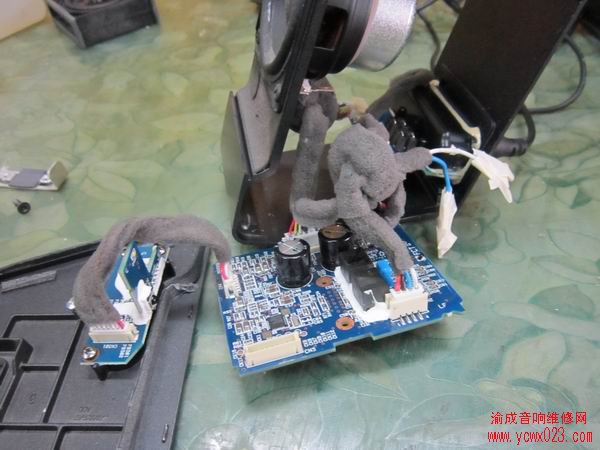

      出于好奇，我對這對售價不便宜的音箱與博士C2的音質作了對比，感覺沒有多少區別，MusicMonitor的機身厚重些，低音更好一點。這臺機器送來維修部的時候故障是開機無聲音輸出。打開兩側的螺絲后看到電路板，只有一張，插頭都很容易拔開，不過電路板卡在鋁合金卡槽里并且打了膠，要加熱才能抽出來。取出電路板就可以接上所有鏈接線通電試機了，測試輸入電壓17伏正常，變壓后的12伏和5伏也正常，測量功放塊無輸出，供電正常。看來要維修這臺博士音箱的話，是要先對整個信號流程和電路功能進行全面系統的分析了。

      MusicMonitor共有三個按鍵，采用按鈕來調整音量和開關，數字操控方式，開關機都可以記憶音量，它還配備了一只遙控器，操控非常方便。MusicMonitor采用了一款2英寸口徑的錐形全頻帶揚聲器，使用了體積小效率高的數字功放，在功放電路板上，有三顆重要的芯片，AK4525、TAS5508B和TAS5142。AK4525是一顆Codec芯片，運用到本電路當中時，只用到了它的ADC功能，它負責將輸入的模擬信號轉換成數字信號。TAS5508是一顆八聲道的數字音頻PWM處理器。真正的放大芯片是TAS5142，這款芯片功率十分大，它本身是一顆4X30W的芯片，也可以通過橋接方式，構成單一聲道就上百瓦的雙聲道電路，用于微型音箱綽綽有余。這三顆芯片的同在電路板的一面，另一面還有一顆小小的單片機芯片，作為開機和操作控制。

      這三顆芯片構成了一個完整的功放，其工作流程是這樣，AKM AK4525將輸入的模擬信號變成數字信號，通過I2S輸出到TAS5508，而TAS5508將信號調制后，輸出到TAS5142，TAS5142放大后輸出。這就是這個功放的簡單流程。

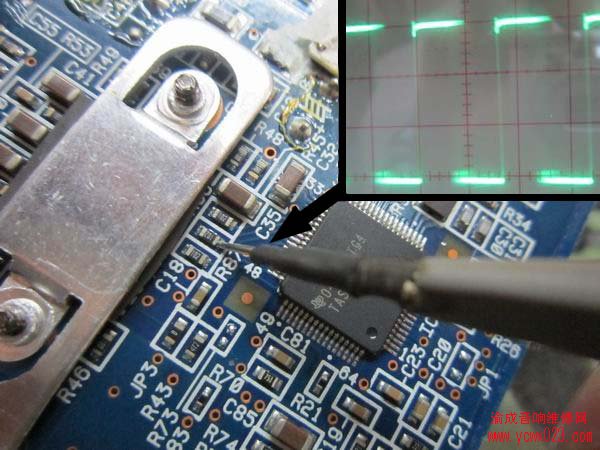

      經過觀察發現AK4525和CTAS5508B的外部各有一顆晶體，由于體積很小看不清參數，通電后用示波器測試引腳發現AK4525的那一顆引腳上沒有振蕩信號，似乎沒有工作，外觀上看起來也不太對勁，好像是沒有外殼，機內也沒有發現任何脫落物。測量其他芯片的工作電壓、復位電壓都沒有發現異常，難道是晶體破損了，這種情況還真沒遇到過。試用一顆16.000M的晶體更換后試機，聲音竟然出來了，而且很正常。后面裝機時發現機殼上有摔傷的痕跡，看來這臺機器是摔壞的時候把晶體振壞了的。

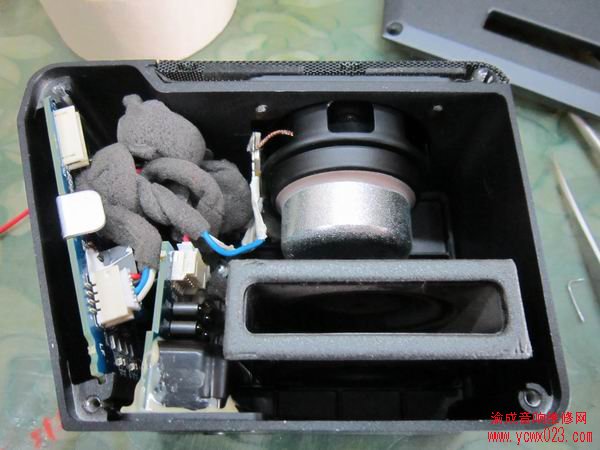

      MusicMonitor采用Bose全新研發的“被動雙膜共振”技術，無需低音箱，僅用兩個小巧的揚聲器就能產生令人震撼的渾厚、飽滿的低音效果，營造出非比尋常的寬廣音效。揚聲器前端的全音域單元產生寬廣的聲音，同時內部氣流帶動揚聲器后端的被動共振雙膜，加強低音效果。中音頻人聲還原突出，特別是女聲，高頻表現銳利，高音的解析度異常良好。
