老款天龍功放AV-R3530維修一例

朋友送來這的這臺天龍老款功放AV-R3530，的確有點老，雖然是AV功放，只帶兩個聲道的模擬環繞加一個中置，不支持同軸和光纖，之所以把這十幾年的功放拿來維修修，是因為老人家覺得以前買得貴，丟了舍不得，聽音樂的效果還比較認可。

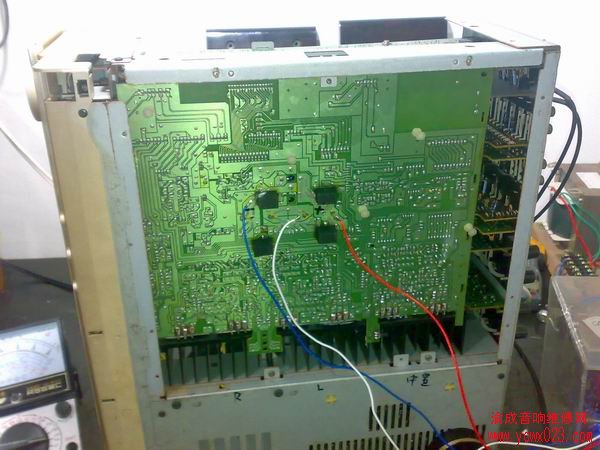

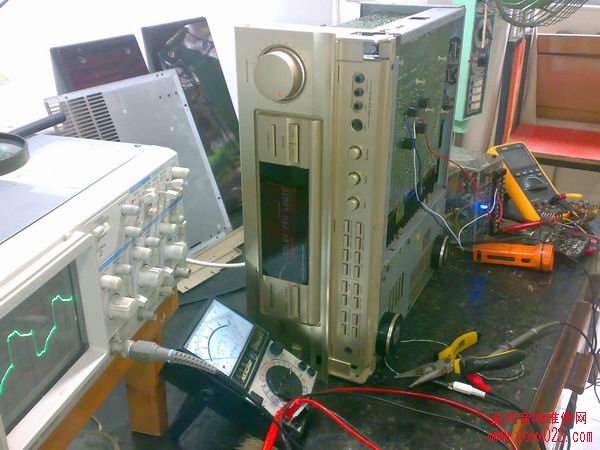

通電后即聞到一股糊味，趕緊關機，拆開機蓋后發現，這機器雖然老，人家有一優點就是底蓋有一塊可以單獨拆的蓋板，作為維修窗口中，這點做得讓維修人員很滿意。觀察后級發現糊味是從右聲道放大板的電阻來的，明顯這個聲道的放大電器已經壞了。由于環繞聲道的放大板是架在這個聲道上面的，維修起來還是挺不方便。右聲道的末級是一對2SB1560/2SD2390完成的，燒焦的這只82歐電阻位于對管旁邊，測量對管已經短路，推動管2SC2073和2SA940也短路了，更換這些零件后接入維修專用電源，測量輸出零點電壓為570MV，末級放大管基極電壓正負0.5伏，沒有異常，接入聲音也無失真。恢復原機供電后整機工作正常。這臺天龍功放維修就完成了。

補充問題，有網友在百度知道對于天龍功放維修提問如下：

一臺日本原產天龍功放，型號PMA-980R,后級電路板中的R549,R550兩個電阻燒了，分辨不了色環，請問那位師傅知道這兩個電阻是多大的。左右聲道各有兩對管，我看電路應該是連接在PNP和NPN的基極管腳的。 是三極管，A1490和C3854，板型號“DENON 1U-2422-1 ^ YG-H3

解答：如果燒壞的這部分電路是功放的其中一個聲道，根據A1490和C3854這對管子的型號來看也的確是某聲道的后級放大管，那么一臺功放必然還有其他聲道，一般老功放都至少有四個，可以通過對比的方法找到其他好的聲道中的電阻看色環，或者直接測量阻值。這個方法即準確又快捷。另外，一般功放中燒壞的電阻大多在一百歐以內，可以根據這一規律和色環的殘留顏色來猜阻值，實在燒黑了的最好辦法就是對比和看電路圖，除此之外除非有人能記住那部分電路。
