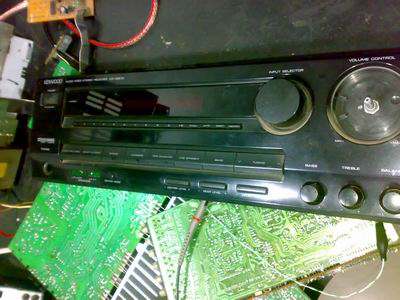

建伍KV-R5570  老杜比功放無聲

故障現象: 開機有顯示，操作正常。各聲道無聲。

    此機為早期的杜比模擬環繞聲功效。只有模擬信號輸入，通過芯片LA2785作為杜比解碼。雖然電路相對簡單。但是，電路板上沒有任何電壓標注。也沒有電路圖等資料。給維修帶來了一定難度。

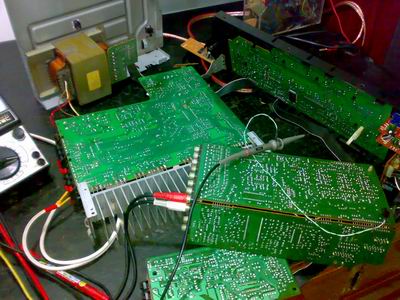

    檢修過程：測量后級作電壓正負4W正常。正負15V,+12V,+5V均正常。跟蹤信號經過功換、運放、調音電路、音量平衡、音量調節等電路后進入前級放大器電路后進入前級放大，即三極管Q311基極后消失了。觀察電路得知，大板止的后級電路只有末級放大管，推動級級分離設計在切換板上，分別還有三對小三極管作為前一級放大，四個聲道(環繞聲兩只喇叭共用一個聲道)，分別有8根線送到大板上，這種設計非常少見，也給檢查帶來了一定的不便，由于沒有標注也沒有電路圖，只好一點一點的清理電路，測量前一級放大管各級電壓，分別都處于截止?fàn)顟B(tài)，四個聲道同時出現這種現象一定不會是放大級本身故障引起的，而是由于某一路控制線路不工作引起的，測量三極管Q311和Q313，他們的C極分別供+42伏，E極相連送到下一級放大管，基極分別測得0V電壓，觀察后發現，每個聲道的這兩只管子E極都通過一只10K電阻后相連，這條線路上電壓為0，來自于三極管Q348的E極，它的C極接+12伏，B極為0伏與三極管Q349的C極相連，349的B極為5伏高電平，E極對地，可見這兩只三極管348和349正是控制點，斷開后聲音正常，清理找到前一極電壓檢測二極管D211短路。

建伍KR-V5580  AV功放維修一例。

    故障現象：開機操作正常，左右聲道均有聲音，約三分鐘后自動關機，指示燈變紅色不停的閃爍，進入保護狀態，過幾分鐘后冷機再開重復以上過程。

     檢修過程：由于開機三分鐘就會進入保護狀態，所以要趁開機的時間從輸出電平和工作電壓入手檢查，因?yàn)闄C(jī)器保護大部分原因都是輸出后級工作不正常或電源電壓不正常引起的。開機測量輸出平衡電平為0，正常，后級工作電壓正負50伏正常，信號電路工作電壓正負12伏和正5伏也正常。懷疑輸出繼電器觸點不良，拆下來單獨供電測量每組引腳電阻為0歐，正常。斷電后測量后級放大管均無異常，這種情況下，如果是某一路電壓失壓而引起保護是不好測量判斷的，因?yàn)楸Ｗo(hù)的同時各電壓都會同時消失。前后級電路都在同一張電路板上，于是先拆下整張板來檢查，結果發現7812和7912的引腳都有明顯但不是很嚴重的虛焊，補焊后試機故障沒有再出現。故障原因是因?yàn)殡娏饕�起發熱將其引腳焊點開裂，引起整機保護。
